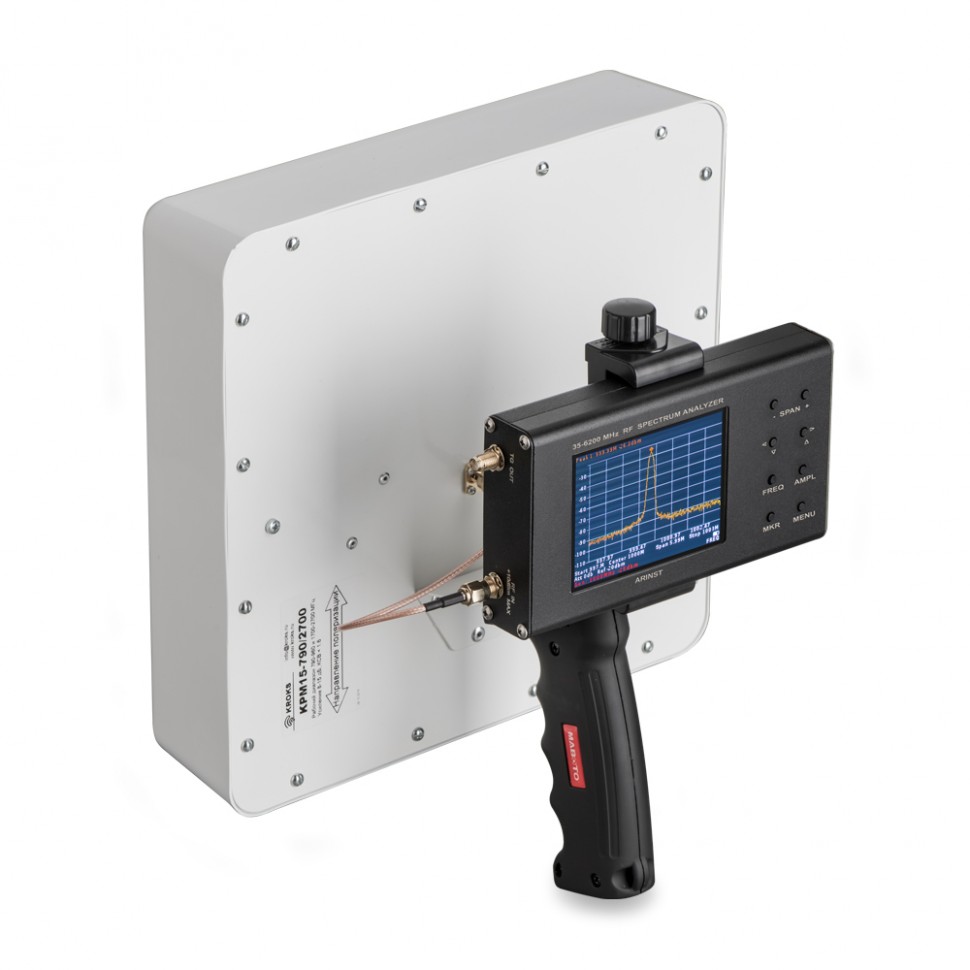

Измерительная антенна KPM15-790/2700 Направленная пассивная панельная измерительная антенна КРМ15-790/2700 с коэффициентом усиления до 15 дБ. Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазонах частот 790-960 МГц и 1700-2700 МГц. Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов: 2G (EDGE, GPRS на частотах GSM900, GSM 1800) 3G (UMTS 900, UMTS 2100) 4G (LTE 800, LTE 1800, LTE 2600), YOTA WI-FI 2400 (IEEE 802.11b, g, n) Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра. В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству. С помощью измерительной антенны можно выполнить следующие работы: произвести анализ радиочастотной обстановки; навести антенну на базовую станцию; обнаружить источник сигнала или помех; проанализировать параметры работы усилителей (репитеров). Особенности антенны: малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора; фиксация измерительного оборудования в раздвижном держателе; съёмная рукоятка и держатель упрощают хранение и транспортировку антенны; для сборки антенны не требуется специальный инструмент. Антенны- характеристики : Рабочий диапазон частот, МГц 1700-2700 790-960 Усиление антенны, дБ 8-15 КСВ в рабочем диапазоне частот, не более 1.6 Поляризация Вертикальная Волновое сопротивление, Ом 50 Максимальная подводимая мощность, Вт 10 Разъём SMA-female Допустимая ветровая нагрузка, м/с 30 Диапазон рабочих температур, оС -40 … +50 Максимально допустимая влажность воздуха, % 100 Стандарт связи WiFi 2400 LTE 800 LTE 1800 GSM 900 GSM 1800 UMTS 900 LTE 2600 UMTS 2100 (3G) Многодиапазонная Тип исполнения Панельная
Направленная пассивная панельная измерительная антенна КРМ15-790/2700 с коэффициентом усиления до 15 дБ.
Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазонах частот 790-960 МГц и 1700-2700 МГц.
Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов:
2G (EDGE, GPRS на частотах GSM900, GSM 1800)
3G (UMTS 900, UMTS 2100)
4G (LTE 800, LTE 1800, LTE 2600), YOTA
WI-FI 2400 (IEEE 802.11b, g, n)
Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.
В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.
С помощью измерительной антенны можно выполнить следующие работы:
произвести анализ радиочастотной обстановки;
навести антенну на базовую станцию;
обнаружить источник сигнала или помех;
проанализировать параметры работы усилителей (репитеров).
Особенности антенны:
малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
фиксация измерительного оборудования в раздвижном держателе;
съёмная рукоятка и держатель упрощают хранение и транспортировку антенны;
для сборки антенны не требуется специальный инструмент.
Антенны- характеристики :
Рабочий диапазон частот, МГц
1700-2700
790-960
Усиление антенны, дБ
8-15
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Вертикальная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 … +50
Максимально допустимая влажность воздуха, %
100
Стандарт связи
WiFi 2400
LTE 800
LTE 1800
GSM 900
GSM 1800
UMTS 900
LTE 2600
UMTS 2100 (3G)
Многодиапазонная
Тип исполнения
Панельная
