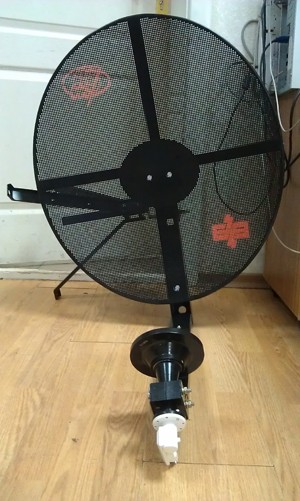

Антенна предназначена для приема сигналов с геостационарных спутников в Ku-диапазоне (10.7-12.75ГГц). Облучатель в комплекте не поставляется. Обеспечение заданных параметров рефлектора обеспечивается контролем геометрических параметров при изготовлении. Антенна не предназначена для передачи сигналов на спутник и требует для этого специальной доработки в заводских условиях.
Антенна предназначена для приема сигналов с геостационарных спутников в Ku-диапазоне (10.7-12.75ГГц). Облучатель в комплекте поставляется. Обеспечение заданных параметров рефлектора обеспечивается контролем геометрических параметров при изготовлении. Антенна не предназначена для передачи сигналов на спутник и требует для этого специальной доработки в заводских условиях.
Технические характеристики:
|
Размеры рефлектора, мм
|
600х735 |
|
Материал рефлектора |
сталь |
|
Диапазон частот, ГГц |
10,7…12,75 |
|
Ширина луча, град |
3.3 |
|
Коэффициент усиления на частоте 11.4 ГГц, дБ |
35.6 |
|
Уровень боковых лепестков, не более…, дБ |
-25 |
|
Уровень кроссполяризации, не более…,дБ |
-23 |
|
Масса антенны, кг |
9 |
|
Допустимая масса конвертера с облучателем, кг |
0,260 |
|
Рабочая устойчивость от ветра, м/с |
<25; |
